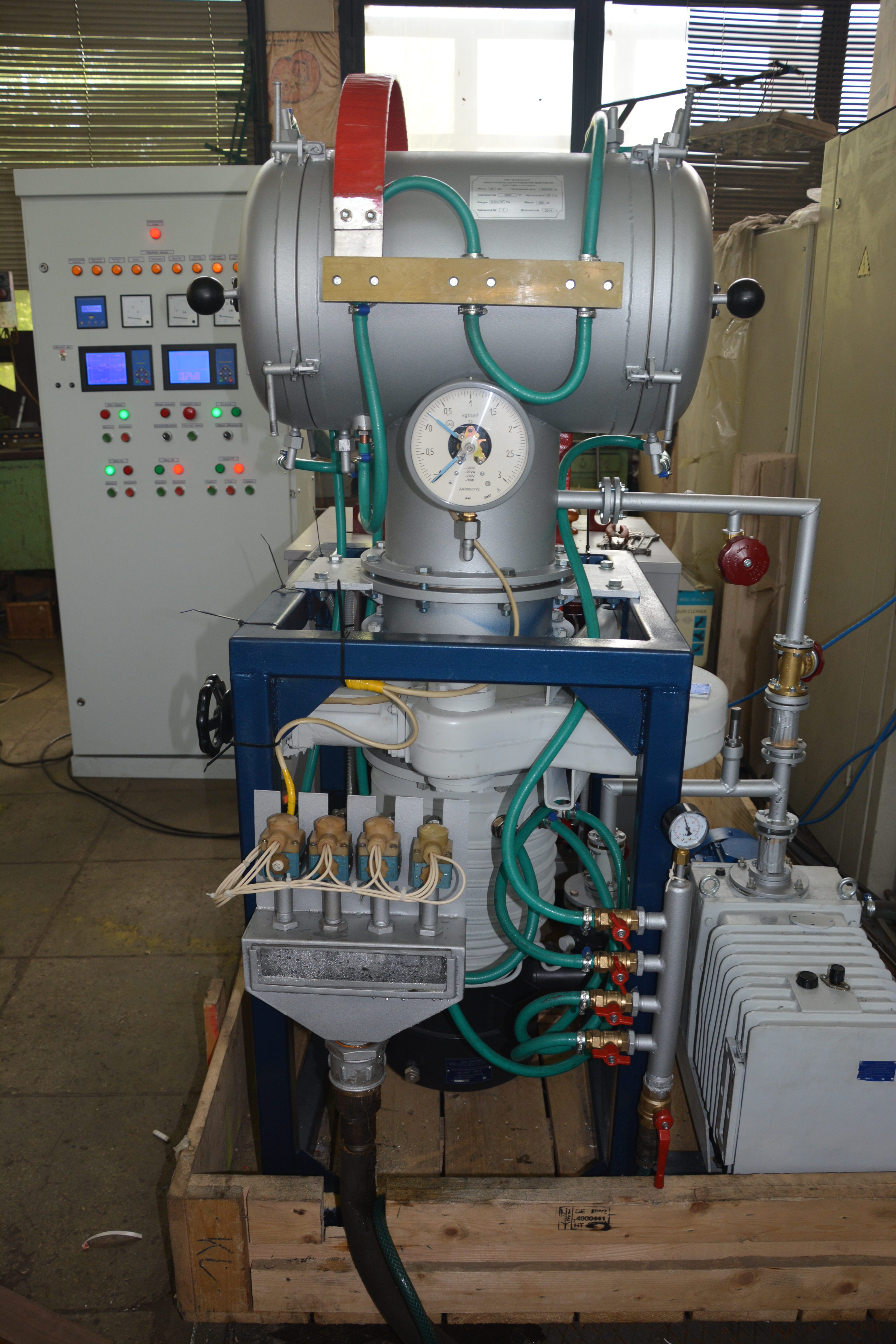

Вакуумная электропечь СНВЭ-1.3.1/16

    Электропечь вакуумная СНВЭ-1.3.1/20 предназначена для проведения различных термических процессов (отжига, дегазации, спекания и т.п. процессов) в вакууме при температуре до 1600 °С.
    Допускается работа в среде инертных газов повышенной чистоты при предельном избыточном давлении не более 0,02 МПа (0,2 кгс/см²), при этом температура в рабочем пространстве определяется в зависимости от физических параметров газа.
   Электропечь может применяться в электронной, радиотехнической, электротехнической, авиационной и других отраслях промышленности.
    В электропечи не рекомендуется:
а) проводить технологические процессы в углеродосодержащих и окислительных атмосферах, в атмосфере газов технической чистоты;
б) нагревать угольные и графитовые изделия;
в) нагревать изделия, содержащие кислоты (или их кислотные остатки), щелочи и др. элементы, вступающие в реакцию с углеродистой или нержавеющей сталью, вольфрамом, молибденом и медью.

Техническая характеристика

Характеристики	Значения
Номинальная мощность, кВт	20
Рабочая температура, °C	1600
Масса садки не более, кг	15
Рабочая среда	Вакуум инертный газ
Предельное остаточное давление, Па, (мм.рт.ст.)	6,66⋅10^-3, (2⋅10^-5)
Номинальное напряжение питающей сети, В	220
Номинальная частота тока, Гц	50
Расход охлаждающей воды, м³/час	1,6
Размеры рабочего пространства, мм ширина длина- высота-	100 300 100
Масса, кг, не более	950

>В корпусе камеры нагревательной установлен тепловой блок, состоящий из теплоизоляционных экранов, 4 боковых и 2 торцевых нагревательных элементов, зигзагообразной формы выполненных из вольфрамового прутка, размещённых с четырёх сторон камеры.
Используется экранная теплоизоляция камеры, состоящая из бокового и двух торцевых пакетов экранов. Пакет состоит из 5 экранов из молибдена.

В комплкт поставки электропечи входит:
— камера нагревательная — 1 шт.
— блок нагревательный — 1 шт.
— блок вакуумный — 1 шт.
— система газовых трубопроводов — 1 шт.
— система водоохлаждения — 1 шт.
— трехфазный трансформатор ТЭСК 40/38 — 1 шт.
— шкаф управления — 1 шт.
